一、概述

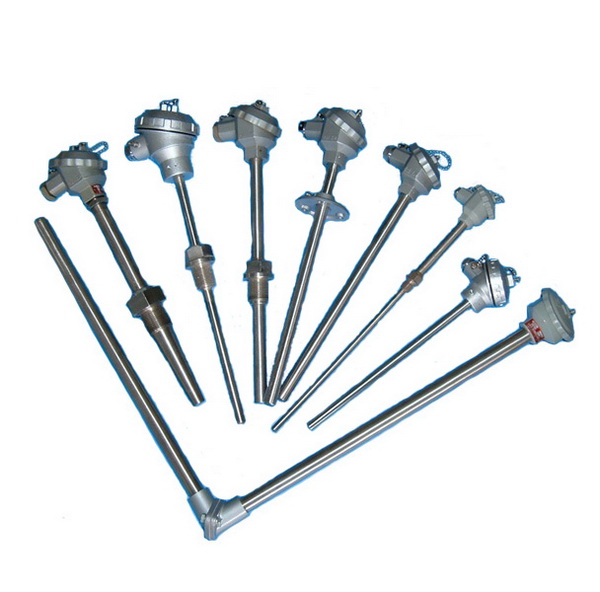

工業用裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式熱電偶可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據******規定，我公司生產符合IEC******標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
二、產品標準
1、測量范圍及允許誤差范圍
熱電偶類別 | 代號 | 分度號 | 測量范圍 | 基本誤差限 |
鎳鉻－康銅 | WRK | E | 0～800℃ | ±0.75%t |
鎳鉻－鎳硅 | WRN | K | 0～1300℃ | ±0.75%t |
鉑銠13-鉑 | WRB | R | 0～1600℃ | ±0.25%t |
鉑銠 10－鉑 | WRP | S | 0～1600℃ | ±0.25%t |
鉑銠30－鉑銠 6 | WRR | B | 0～1800℃ | ±0.25%t |
注：t為感溫元件實測溫度值（℃）
2、熱電偶時間常數
熱惰性級別 | 時間常數（秒） | 熱惰性級別 | 時間常數（秒） |
Ⅰ | 90－180 | Ⅲ | 10－30 |
Ⅱ | 30－90 | Ⅳ | ＜10 |
3、熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
4、熱電偶***小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
5、絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
規定的長時間使用溫度（℃） | 試驗溫度（℃） | 絕緣電阻值（Ω） |
≥600 | 600 | 72000 |
≥ 800 | 800 | 25000 |
≥1000 | 1000 | 5000 |
三、產品選型資料
W | R | 規格 | 內容 | ||||
R | 鉑銠30-鉑銠6 | ||||||
P | 鉑銠10-鉑 | ||||||
N | 鎳鉻-鎳硅 | ||||||
E | 鎳鉻-銅鎳（鎳鉻-康銅） | ||||||
熱 電 偶 材 料 | - | 1 | 無固定式裝置式 | ||||
2 | 固定螺紋式 | ||||||
3 | 活動式法蘭 | ||||||
4 | 固定法蘭式 | ||||||
5 | 活動法蘭角尺形式 | ||||||
6 | 固定螺紋錐形保護管式 | ||||||
安裝固定形式 | 2 | 防濺式 | |||||
3 | 防水式 | ||||||
4 | 隔爆式 | ||||||
接線盒形式 | 0 | ?16mm保護管 | |||||
1 | ?25mm保護管（雙層套管） | ||||||
2 | ?16mm高鋁質管（單層套管） | ||||||
3 | ?20mm高鋁質管 | ||||||
設計序號 | |||||||
W | R | □ | - | □ | □ | □ | |
